一、对电器成套装备的起源熟悉

作为一个电器成套装备的报价员
，首先要明确什么叫电器成套装备。电器成套装备是指由壳体、母线、一二次元件、辅材等组成的完整装备
，它运行在电网中起着接受和分派电能的作用
，同时对电力装备起着控制和
；ぷ饔。电器成套装备主要分为：0.4kV、0.69KV、1.2KV低压开关柜
；3.6KV、7.2KV、12KV、24KV中压开关柜（现在生长趋势）、40.5KV高压开关柜
，动力箱（柜）、照明箱、控制箱（柜、台）、
；て痢⒅绷髌恋。

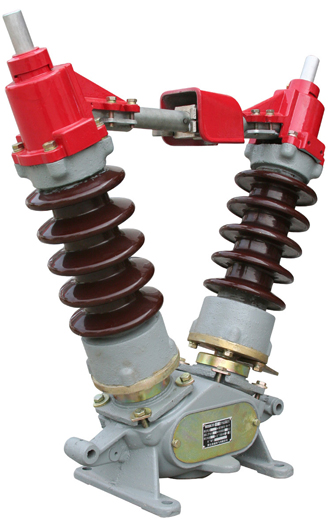

陕西GW5系列高压隔脱离关

产品型号主要有如下三大类：

1、低压类：PGL（不推荐使用）、GGD（清静可靠且性价比高
，以是被普遍应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB手艺）
；

2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（现在市场上主流产品）、KYN□-24（正在成为生长趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（现在市场上主流产品）、KYN96-40.5
；

3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。

二、学习与掌握电器成套装备的基础知识

作为一个电器成套装备的报价员必需能够看懂并明确一次系统图、二次原理图、平面安排图
，及三者之间的相互关系。这需要报价员平时多看多学多问。

在电器成套装备中把母线、隔脱离关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、
；ぜ痰缙鳎ㄈ燃痰缙鳎⒈芾灼鞯茸槌傻淖氨附幸淮巫氨。由它们凭证原理关系所组成的回路称为一次回路或一次计划图。为了使一次系统能清静可靠、稳固地运行
，随时监视一次系统运行状态
，同时能随时控制一次系统所必需配备许多其他电器元件及装备
，如：丈量仪表（电流表、电压表、功率因素表、功率表、频率表等）、控制信号元件（信号灯、按钮、万能转换开关等）、继电
；ぷ爸玫。由它们凭证原理关系所组成的回路称为二次回路或二次计划图。

三、相识电器成套装备的价钱组成

1、一二次元器件价钱
；

2、辅材价钱
，包括：二次线、端子、线鼻、线夹、绕线管、号码管、字码、扎带、标准件等
；

3、母排价钱
，母排用量按一次计划图预算
；

4、壳体价钱
，好比：GGD：1800.00元/台
；KYN28-12：6500.00元/台
；HXGN-12：2500.00元/台
；KYN61-40.5：16500.00元/台
；GCK、GCS、MNS需按一次计划由专业壳体厂家举行报价
；箱式变电站、非标箱（柜）按箱体尺寸盘算。

5、包装及运输用度
；

6、企业综适用度
，包括治理费、人工人为、税金及利润等
；

7、其它用度
，好比投标时若中标需向招标公司交纳一定的用度。

四、报价历程及应注重事项

1、对图纸举行周全的消化：

凭证用户提供的图纸
，首先将图纸的目录举行

核对、然后分派归类。凭证图纸设计说明及手艺要求（对有招标文件而言
，还需团结招标文件手艺要求）明确本工程的设计意图
，思量核算可变计划所需的价钱
，同时应重视平面安排图（平面安排图上反应柜与柜之间有无母线桥架及母线桥架长度）。

2、相关注重事项：

①、就高压柜而言
，为了知足五防要求
，进线柜需配带电显示器（强制型：DXN-10、24/35Q）及电磁锁
，出线柜需配带电显示器（提醒型：DXN-10/35T）及接地开关联锁装置。

②、两路电源进线时思量备自投装置
，两路电源进线与母联之间思量电气及机械联锁装置（三合两）。

③、六氟化硫环网柜与KYN28-12中置柜一样平常需配温湿度控制器及加热器。

④、对相间及相间对地距离不可知足带电要求时需接纳母排硫化处置惩罚或接纳异形母排或母排套热缩套管
，讨论也应用绝缘罩包覆。

注：1、以常用塑壳断路器而言
，63A抽屉模数为1/2或1/4
，100A（125A）、160A、225A（250A）为1模数或1.5模数
，400A为2模数或3模数
，630A为2模数或3模数
，当630A做成抽屉有难题时可改为牢靠插拔式装置。

2、GCS、MNS有经济型与标准型之分
；GCK、GCS、MNS还可做成牢靠脱离式。

3、抽屉柜单位抽屉有用装置尺寸：


⑦、GGD壳体电器元件有用装置尺寸：


⑧、低压柜母线的盘算：变压器上进线及联络柜三相主母排单拼约莫16米（柜宽为800mm时）。当进线柜带计量时
，由于计量互感器及计量表计占用一定的空间致使刀开关及空气开关装置位置都要下移
，故母线长度还应加长每相约0.6m
；当母线长度大于6m时
，母线之间需思量搭讨论
；当母线为双拼或三拼时
，还需思量垫块
；当收支线电缆较多时应思量横倾轧线。
